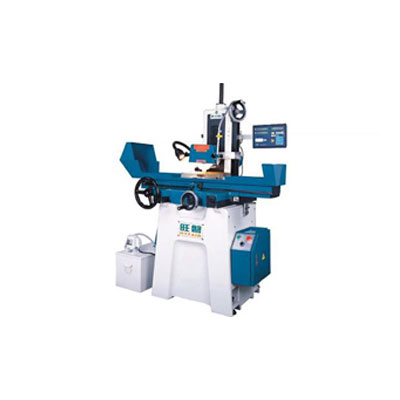

干式成型平面磨床

  磨床特性：

  本機器在結構方面－－主要鑄件均采用高級鑄鐵料，并經由退火處理，消除內應力，以確保高精度、高剛性，并延長機器壽命。

  滑道方面－－本機左右及前后雙Ｖ滑道黏貼耐磨樹脂TURCITE-B，并經精密鏟花，不僅滑動順暢且耐磨，最適合成型研磨。

  主軸方面－－使用彈筒式一體化設計之直結式主軸，并采P4級超精密斜角滾柱軸承，在高速旋轉下，低噪音、無震動、扭力大，適合重切削及各式成型研磨。

  自動潤滑系統方面－－采用循環式自動潤滑系統，當主軸啟動時，潤滑油即自動循環對各螺桿及滑道提供強制潤滑，可大大降低滑道磨損度。機柱上方裝有一油鏡可監看潤滑情形。

  主要規格

  工作臺尺寸：150×457mm（6＂×18＂）

  最大研磨長度：475mm（18-3/4＂）

  最大研磨寬度：160mm（6-1/3＂）

  主軸至工作臺面距離：350-400mm（13.8＂-15.7＂）

  最大有效研磨高度：300mm

  標準磁盤尺寸:150×400mm（6＂×16＂）

  左右進給

  手動行程：485mm（19＂）

  前后進給

  手動行程：180mm（7＂）

  手輪每刻度進給：0.02mm（0.001＂）

  手輪每轉進給：5mm（0.2＂）

  升降進給

  手輪每刻度進給：0.005mm（0.0002＂）

  手輪每轉進給：1mm（0.05＂）

  砂輪

  砂輪尺寸：（直徑×寬度×孔徑）

  180×16×32mm（7＂×2/3＂×1＂-1/4＂）

  主軸速度:3600（60HZ）/3000（50HZ）

  馬達

  主軸馬達：1hp或1.5hp

  重量

  凈重：720Kg（1584Lbs）

  毛重：850Kg（1870Lbs）

  裝箱尺寸

  長×寬×高：1400×1150×1980mm（55＂×45＂×78＂）
